• Il mixer dev'essere acceso (pulsante di accensione sul retro e cavo di alimentazione collegato)
• I volumi master (16) devono essere in posizione 0 come nell'immagine
• Il tasto MUTE (9) del canale che si sta utilizzando dev'essere in su.

Per collegare un cellulare o pc o qualsiasi device è necessario un cavo conda un lato la terminazione a jack piccolo e dall'altro due jack grossi.

• Collegare i due jack grossi al canale STEREO 1 (22) ingressi L e R (uno sotto l'altro)
• Impostare il potenziometro GAIN a 0
• I potenziometri HF, MF e LF a metà
• I potenziometri AUX 1 e EFX a 0
• il potenziometro BAL a metà (che corrisponde allo 0)
• Utilizzare il cursore 1 (indicato con 12 nell'imamgine) per regolare il suono, se molto basso è possibile alzare il primo potenziometro (GAIN) fino ad ottenere il livello desiderato.

Per collegare un microfono è necessario un cavo cannon o xlr che colleghi il microfono al mixer.

• Collegare il connettore del cavo al primo ingresso (1)
• Impostare il potenziometro GAIN a 30 (verrà regolato in seguito in base al volume)
• I potenziometri HF, MF e LF a metà
• I potenziometri AUX 1 e EFX a 0
• il potenziometro BAL a metà (che corrisponde allo 0)
• Utilizzare il cursore STE1 per regolare il suono, se molto basso è possibile alzare il primo potenziometro (GAIN) fino ad ottenere il livello desiderato.

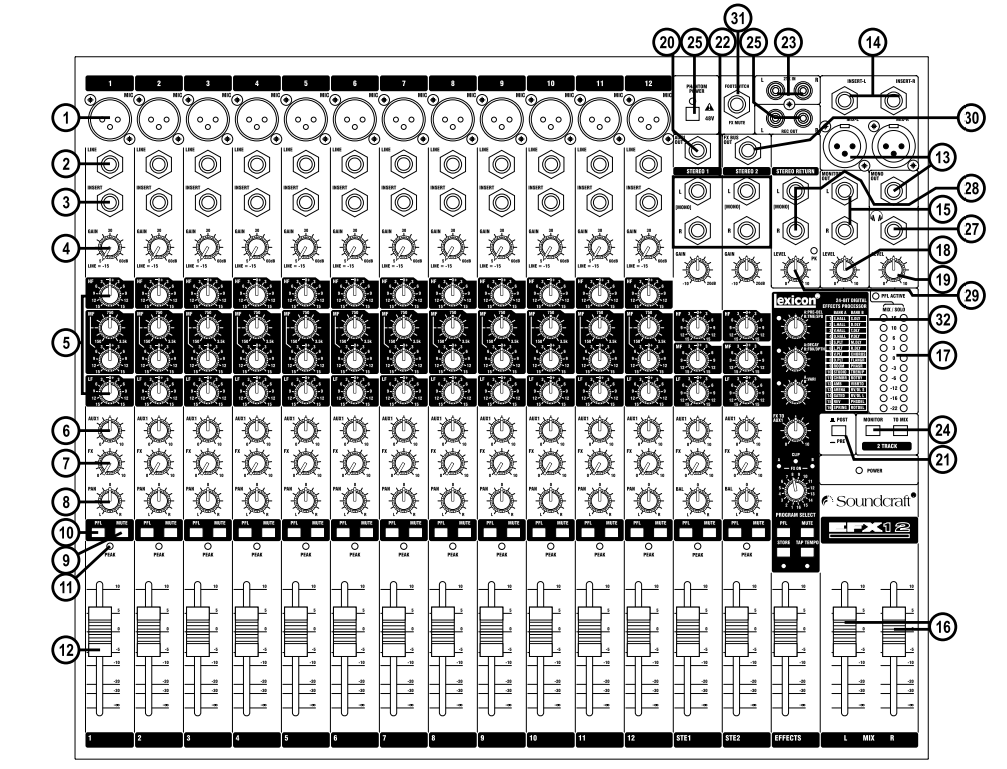

(seguendo la numerazione dell'immagine)

• 1 INGRESSO MIC (XLR) Connessione per microfoni. Se stai usando un microfono a condensatore (es panoramico), assicurati che l’alimentazione Phantom sia attiva premendo il selettore Phantom Power, che si trova nella parte superiore della sezione Master. ATTENZIONE: Non applicare la Phantom prima di collegare il microfono.
• 2 INGRESSO LINE (jack da ¼”) Connessione per sorgenti di linea (ad esempio, Sintetizzatori, Drum Machine, DI Box, ecc.).
• 3 PUNTO INSERT (jack da ¼”) Connessione per processori di segnale (ad esempio Compressori, Noise Gate, ecc) - se non si sa non usare!.
• 4 CONTROLLO GAIN Regolazione utile per aumentare o diminuire il livello del segnale in ingresso.
• 5 STADIO EQ Regola questi controlli per modifcare il tono del segnale (ovvero, il carattere del suono).
• 6 MANDATE AUX 1 Regola questi controlli per modifcare il livello del segnale inviato all’unità-monitor dell’artista (cuffa/sistema in-ear/monitor da palco). La mandata Aux 1 è alternabile globalmente come pre/post fader.
• 7 MANDATA FX Questo controllo stabilisce il livello del segnale post-fade inviato al bus FX (dal quale viene indirizzato al processore FX).
• 8 CONTROLLO PAN Usa questo controllo per posizionare il segnale nell’ambito del panorama stereo.
• 9 SELETTORE MUTE Premendo questo tasto si disattiva/silenzia il segnale dal canale.
• 10 PFL Se premuto, il segnale apparirà nelle uscite monitor e cuffe – usa questo tasto per monitorare il segnale post-EQ dal canale.
• 11 PEAK LED Indicatore che avvisa dell’approssimarsi alla distorsione (clipping) da parte del segnale di un canale specifco.
• 12 FADER DEL CANALE Utile per controllare il livello del segnale che rifornisce il Mix Bus e le mandate post-fade
• 13 USCITE MIX (XLR) Collega queste uscite al dispositivo analogico di registrazione, oppure al sistema D’INGRESSO e MONO OUT (jack da ¼”) di amplifcazione.
• 14 MIX INSERT (¼” Jack) Questa è una inserzione pre-fader nel percorso del segnale che può essere usata per mandare a dinamiche esterne o apparati di mastering. Il segnale esce dalla punta e rientra dall’anello del connettore Jack.
• 15 USCITE MONITOR Utili per rifornire di segnale il sistema di monitoraggio. Possono essere collegate (jack da ¼”) direttamente a monitor attivi, o indirettamente a monitor standard (passivi) attraverso un amplifcatore.
• 16 FADER MASTER Questi fader controllano il livello generale delle uscite Mix e Sub-group.
• 17 METER MAIN Mostrano il livello delle uscite Mix. Quando l’indicatore LED SOLO della sezione Master è attivo, i meter mostreranno il livello del segnale AFL/PFL selezionato.
• 18 CONTROLLO MONITOR Controllo che imposta il livello del segnale inviato al sistema di monitoraggio.
• 19 CONTROLLO PHONES Questo controllo imposta il livello del segnale inviato all’uscita cuffe.
• 20 USCITE AUX 1 Queste uscite sono utili per inviare il segnale del canale all’unità di monitoraggio dell’artista (cuffa/sistema in-ear/monitor da palco).E’ commutabile pre/post fader.
• 21 CONTROLLO AUX Questo tasto commuta le mandate AUX1 di tutti i canali di ingresso pre o post fader.
• 22 INGRESSI STEREO Queste due coppie di ingressi possono essere impiegate per collegare sorgenti audio con uscita di linea (come tastiere, moduli sonori, campionatori, interfacce audio dei computer, ecc.). Questi ingressi passano attraverso un channel-strip stereo, dotato di controlli EQ, Aux e Balance.
• 23 INGRESSI 2-TRACK (RCA Phono) Ingressi utili per collegare l’uscita di un dispositivo di registrazione, per il playback.
• 24 CONTROLLI 2-TRACK Usa questi controlli per regolare il segnale dell’ingresso 2-Track. Il selettore MONITOR invia il segnale alle uscite monitor e all’uscita cuffe, mentre il selettore TO MIX invia il segnale al mix principale.
• 25 USCITE RECORD (RCA PHONO) Potete collegare questi all’ingresso del vostro registratore.
• 26 PHANTOM POWER Premi questo tasto per attivare globalmente l’alimentazione phantom (48v), utile ai microfoni a condensatore. ATTENZIONE: Non applicare l’alimentazione phantom prima di collegare il microfono.
• 27 HEADPHONES (jack da ¼”) Collega le cuffe a questa uscita – l’impedenza raccomandata per le cuffe deve essere pari o superiore a 32 ohm.
• 28 INGRESSI STEREO RETURN Questa coppia di ingressi accetta connettori jack TRS a 3-poli (‘A-gauge’). Usa questi ingressi per sorgenti quali tastiere, drum-machine, sintetizzatori o lettori CD. Gli ingressi sono BILANCIATI. È possibile collegare sorgenti mono utilizzando il solo connettore Left.
• 29 CONTROLLO STEREO RETURN Questo controllo imposta il livello del segnale inviato ai bus Main Mix. E’ associato un LED di picco per avvertire che i segnali sono troppo alti.
• 30 USCITA FX BUS Questa uscita trasporta il segnale proveniente dal bus FX. Se occorre, può essere impiegata come terza uscita Aux, nel caso in cui il processore FX non venisse utilizzato. Le mandate FX dei canali d’ingresso dirette al bus FX sono sempre post-fade.
• 31 CONNETTORE FOOTSWITCH Connettore utile al Processore FX (vedi pag. 23).
• 32 LEXICON® FX PROCESSOR Consulta le informazioni riportate da pag. 22.
