Soundcraft EPM12

Guida veloce

Controlli preliminari

  • Il mixer non ha pulsante di accensione, controllare quindi che sia semplicemente collegato all'alimentazione.
  • I volumi master (15) devono essere in posizione 0 come nell'immagine
  • Il tasto MUTE (9) del canale che si sta utilizzando dev'essere in su (non schiacciato).

Collegare un riproduttore musicale mini jack

Per collegare un cellulare o pc o qualsiasi device è necessario un cavo conda un lato la terminazione a jack piccolo e dall'altro due jack grossi.

  • Collegare i due jack grossi all'ultimo canale, STEREO 2 (21) ingressi L e R (uno sotto l'altro)
  • Impostare il potenziometro GAIN (4) a 0
  • I potenziometri HF, MF e LF (5)a metà
  • I potenziometri AUX 1 e EFX a 0
  • il potenziometro BAL (7) a metà (che corrisponde allo 0)
  • Utilizzare il cursore 1 (indicato con 11 nell'imamgine) per regolare il suono, se molto basso è possibile alzare il primo potenziometro (GAIN) fino ad ottenere il livello desiderato.

Collegare un microfono sul canale 1

Per collegare un microfono è necessario un cavo cannon o xlr che colleghi il microfono al mixer.

  • Collegare il connettore del cavo al primo ingresso (1)
  • Impostare il potenziometro GAIN a 30 (verrà regolato in seguito in base al volume)
  • I potenziometri HF, MF e LF a metà
  • I potenziometri AUX 1 e EFX a 0
  • il potenziometro BAL a metà (che corrisponde allo 0)
  • Utilizzare il cursore STE1 per regolare il suono, se molto basso è possibile alzare il primo potenziometro (GAIN) fino ad ottenere il livello desiderato.

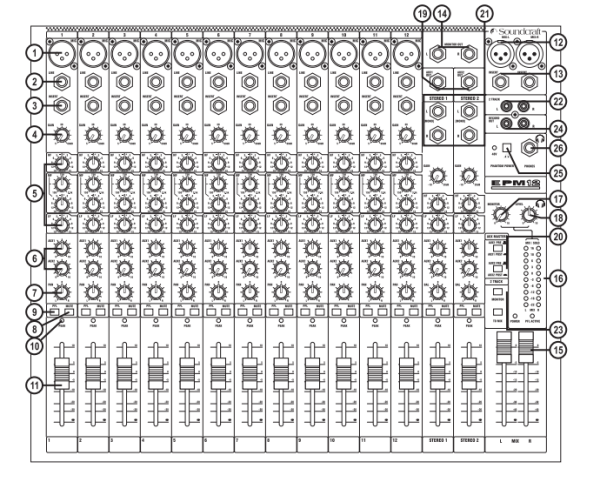

Descrizione del pannello frontale

(seguendo la numerazione dell'immagine)

  • 1 INGRESSO MIC (XLR) Connessione per microfoni. Se stai usando un microfono a condensatore (es panoramico), assicurati che l’alimentazione Phantom sia attiva premendo il selettore Phantom Power (25), che si trova nella parte superiore della sezione Master. ATTENZIONE: Non applicare la Phantom prima di collegare il microfono.
  • 2 INGRESSO LINE (jack da ¼”) Connessione per sorgenti di linea (ad esempio, Sintetizzatori, Drum Machine, DI Box, ecc.).
  • 3 PUNTO INSERT (jack da ¼”) Connessione per processori di segnale (ad esempio Compressori, Noise Gate, ecc) - se non si sa non usare!.
  • 4 CONTROLLO GAIN Regolazione utile per aumentare o diminuire il livello del segnale in ingresso.
  • 5 STADIO EQ Regola questi controlli per modifcare il tono del segnale (ovvero, il carattere del suono).
  • 6 MANDATE AUX 1 Regola questi controlli per modifcare il livello del segnale inviato all’unità-monitor dell’artista (cuffa/sistema in-ear/monitor da palco). La mandata Aux 1 è alternabile globalmente come pre/post fader.
  • 7 CONTROLLO PAN Usa questo controllo per posizionare il segnale nell’ambito del panorama stereo.
  • 8 SELETTORE MUTE Premendo questo tasto si disattiva/silenzia il segnale dal canale.
  • 9 PFL Se premuto, il segnale apparirà nelle uscite monitor e cuffe – usa questo tasto per monitorare il segnale post-EQ dal canale.
  • 10 PEAK LED Indicatore che avvisa dell’approssimarsi alla distorsione (clipping) da parte del segnale di un canale specifco.
  • 11 FADER DEL CANALE Utile per controllare il livello del segnale che rifornisce il Mix Bus e le mandate post-fade
  • 12 USCITE MIX (XLR) Collega queste uscite al dispositivo analogico di registrazione, oppure al sistema D’INGRESSO e MONO OUT (jack da ¼”) di amplifcazione.
  • 13 MIX INSERT (¼” Jack) Questa è una inserzione pre-fader nel percorso del segnale che può essere usata per mandare a dinamiche esterne o apparati di mastering. Il segnale esce dalla punta e rientra dall’anello del connettore Jack.
  • 14 USCITE MONITOR Utili per rifornire di segnale il sistema di monitoraggio.
  • 15 FADER MASTER Questi fader controllano il livello generale delle uscite Mix e Sub-group.
  • 16 METER MAIN Mostrano il livello delle uscite Mix. Quando l’indicatore LED SOLO della sezione Master è attivo, i meter mostreranno il livello del segnale AFL/PFL selezionato.
  • 17 CONTROLLO MONITOR Controllo che imposta il livello del segnale inviato al sistema di monitoraggio.
  • 18 CONTROLLO PHONES Questo controllo imposta il livello del segnale inviato all’uscita cuffe.
  • 19 USCITE AUX 1 Queste uscite sono utili per inviare il segnale del canale all’unità di monitoraggio dell’artista (cuffa/sistema in-ear/monitor da palco).E’ commutabile pre/post fader.
  • 20 CONTROLLO AUX Questo tasto commuta le mandate AUX1 di tutti i canali di ingresso pre o post fader.
  • 21 INGRESSI STEREO Queste due coppie di ingressi possono essere impiegate per collegare sorgenti audio con uscita di linea (come tastiere, moduli sonori, campionatori, interfacce audio dei computer, ecc.). Questi ingressi passano attraverso un channel-strip stereo, dotato di controlli EQ, Aux e Balance.
  • 22 INGRESSI 2-TRACK (RCA Phono) Ingressi utili per collegare l’uscita di un dispositivo di registrazione, per il playback.
  • 23 CONTROLLI 2-TRACK Usa questi controlli per regolare il segnale dell’ingresso 2-Track. Il selettore MONITOR invia il segnale alle uscite monitor e all’uscita cuffe, mentre il selettore TO MIX invia il segnale al mix principale.
  • 24 USCITE RECORD (RCA PHONO) Potete collegare questi all’ingresso del vostro registratore.
  • 25 PHANTOM POWER Premi questo tasto per attivare globalmente l’alimentazione phantom (48v), utile ai microfoni a condensatore. ATTENZIONE: Non applicare l’alimentazione phantom prima di collegare il microfono.
  • 26 HEADPHONES (jack da ¼”) Collega le cuffe a questa uscita – l’impedenza raccomandata per le cuffe deve essere pari o superiore a 32 ohm.
